山特维克减震车削刀具 克服内圆车削时的振动

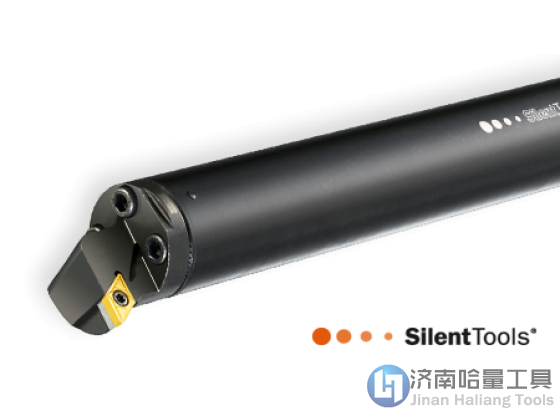

Model:Silent刀具减振镗杆
Brand:Silent刀具减振镗杆
Brief: Silent刀具减振镗杆和接杆能够保持理想的生产率和小公差，即使在刀具悬伸较长且超过镗杆直径的3倍时也不例外。Silent刀具减振钢制镗杆的加工尺寸可达镗杆直径的10倍，减振硬质合金加强型镗杆则更进一步：刀具悬伸可达镗杆直径的14倍。
Silent刀具减振镗杆和接杆能够保持理想的生产率和小公差，即使在刀具悬伸较长且超过镗杆直径的3倍时也不例外。Silent刀具减振钢制镗杆的加工尺寸可达镗杆直径的10倍，减振硬质合金加强型镗杆则更进一步：刀具悬伸可达镗杆直径的14倍。
益处
- 生产效率提高：50% (对于较短的镗杆) 或高达400% (对于较长的悬伸长度)
- 提高表面质量
- 提高工艺安全性
- 改善排屑
- 降低了每个零件成本
特点
- Silent刀具独特的减振机构
- 内冷却液贯通整个刀杆
- 模块化SL接口可确保灵活性
- 可达性长度高达直径的14倍
应用
- 一般内圆车削、切断和切槽、螺纹加工
- 消除振动可使切削参数显著提高
- 生产率从3倍镗杆直径开始提高
ISO应用范围
推荐值
- 如果悬伸超过直径的3倍，请务必使用Silent刀具
- 确保最小夹紧长度为直径的4倍
- 利用夹套分开安装确保最大夹紧接触
最大推荐悬伸
- 镗杆材料的选择对实现最佳生产经济性具有重大的影响。
- 如果悬伸不超过DMM的10倍，通常可使用钢制减振镗杆来实现充分的加工过程。
- 如果悬伸超过DMM的10倍，则需要使用硬质合金加强型减振镗杆来减少径向偏斜和振动。
- 内圆车削对振动很敏感。为获得最佳的稳定性和精确性，应尽量减小刀具悬伸并尽可能选择大的刀具规格。
- 在使用钢制减振镗杆进行内圆车削时，首选570-3C型镗杆。
- 在进行切槽和螺纹加工时，径向力高于车削，推荐使用570-4C型镗杆。
不同镗杆类型的最大推荐悬伸
| 镗杆类型 | 车削 | 切槽 | 螺纹加工 |
|---|---|---|---|
| 钢制镗杆 | 4 x DMM | 3 x DMM | 3 x DMM |
| 硬质合金镗杆 | 6 x DMM | 5 x DMM | 5 x DMM |
| 钢制减振镗杆 | 10 x DMM | 5 x DMM* | 5 x DMM * |
| 硬质合金加强型减振镗杆 | 14 x DMM | 7 x DMM | 7 x DMM |
* 570-4C型镗杆
产品范围
| 镗杆直径 | |||||
|---|---|---|---|---|---|
| in | mm | ||||
|
悬伸L/D |
|
|||
|
|||||
|
钢制减振
镗杆
|
硬质合金加强型
减振镗杆
|
||||
