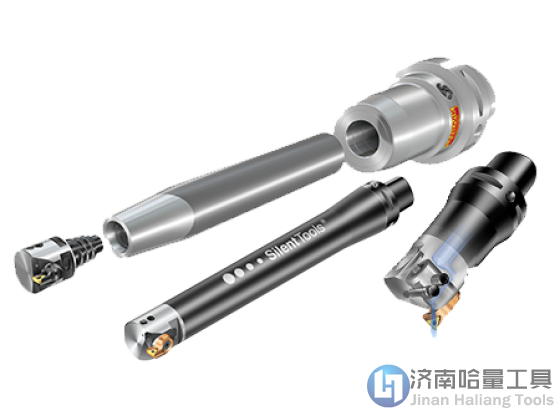

山特维克CoroBore 825 用于高精度镗削的精镗刀具

Model:CoroBore® 825

Brand:CoroBore® 825

Brief: CoroBore® 825是所有精镗工序的首选刀具。刀具可以径向调整，以用一种刀具覆盖一定的直径范围。刀具可以进行微米级精确调整，以获得小公差。

CoroBore® 825是所有精镗工序的首选刀具。刀具可以径向调整，以用一种刀具覆盖一定的直径范围。刀具可以进行微米级精确调整，以获得小公差。


优点

  • 灵活的解决方案，可连接至任何机床接口；可在可乐满Capto接口和EH模块化接口之间进行选择
  • 即使在小直径条件下，EH模块化系统均能获得所需的悬伸
  • 系统可靠性高，刀头和刀夹之间为刚性接口，保证稳定和没有振动的镗削
  • 直径调整单位达到0.002 mm (0.00008英寸)，保证高精度
  • 带Wiper (修光刃) 刀片的出色表面精度
  • 可达到IT6级的严密的孔公差
  • 可作为减振刀具使用，即使在长悬伸条件下也能实现无振动镗削

特点

  • 范围很广的CoroTurn 107标准刀片分类
  • 专为高稳定性而设计的刀夹
  • 加长滑块用于背镗和扩大直径范围
  • 通过刀具的切削液


应用

  • 用于所有材料类型的专用刀片槽形和材质
  • 用于传统精镗和背镗
  • CoroBore 825使用微调标尺准确调整切削刃
传统精镗 背镗

ISO应用范围：


直径，英寸
mm

 CoroBore 825 EH，Ø19 - 36 mm (0.75- 1.42")

   CoroBore 825圆柱直柄，Ø19 - 36 mm (0.75- 1.42")

     CoroBore 825可乐满Capto (模块化)，Ø19 - 167 mm (0.75- 6.58")

CoroBore 825减振型，Ø23-167 mm (0.91-6.58")









阅读有关CoroBore轻质镗刀的更多信息

建议

CoroBore 825一般建议

  • 选择具有正前角槽形的切削轻快刀片，以得到最佳表面质量和较小的孔公差。
  • 推荐首选刀尖半径为0.2 mm (0.008英寸) 的轻快切削切削刃槽形 (L-K)。
  • 选择小的刀尖半径，以减小振动和切削力。
  • 选择小于切削深度的刀尖半径
  • Wiper (修光刃) 刀片可用于稳定工况下的高进给，以提高工件质量和生产率水平。
  • 精镗头CoroBore 825
  • 总是从小直径到大直径调整，以避免空回。
  • 在调整之前松开锁紧螺钉，之后拧紧


可互换式切削头 (EH) 推荐值

不同长度直径比下的EH刀柄推荐值：


3xDC 4xDC 5xDC 5.5xDC 6xDC 7xDC
集成式CB825圆柱直柄
重金属 (Densimet)
圆柱钢制柄
锥形钢制柄
圆柱整体硬质合金柄
锥形整体硬质合金柄

 推荐解决方案  振动趋势  不推荐



选择适合您所处应用场合的EH刀柄：

4倍直径
CoroBore 825
圆柱直柄
4倍直径
CoroBore 825 EH
圆柱钢制柄
5倍直径
CoroBore 825 EH
锥形钢制柄
5倍直径
CoroBore 825 EH
圆柱整体硬质合金柄
6倍直径
CoroBore 825 EH
锥形整体硬质合金柄


  • 无论使用何种夹头，锥形柄在大悬伸条件下都能获得直线度更佳的孔
  • 对于圆柱直柄，短悬伸通常能实现最佳直线度
  • 对于高达6倍径的悬伸，可选择锥形整体硬质合金柄
  • 选择重金属刀柄，以保证短悬伸条件下的最佳稳定性和最小振动趋势
  • 选择CoroChuck™ 930，以保证最佳稳定性和生产安全性


EH接口
尺寸 键宽 扭矩
Nm 英尺-磅
EH16 12 30 22
EH20 16 50 39
EH25 20 65 48


产品范围

CoroBore 825 EH CoroBore 825
圆柱直柄 		CoroBore 825 CoroBore 825

镗削范围，mm (英寸)

19 - 36 (0.748 - 1.417)

19 - 36
(0.748 - 1.417)

19 - 167
(0.748 - 6.575)

23 - 167
(0.906 - 6.575)

孔公差 IT6 IT6 IT6 IT6


装配零件概览：

CoroBore 825圆柱直柄 CoroBore 825 CoroBore 825减振刀具

1. 刀夹
2. 圆柱直柄

1. 刀夹
2. 接杆

1. 刀夹
2. 减振接柄


用于CoroTurn 107和CoroTurn 111刀片的刀夹：
CoroTurn 107：
TC.. 06和09
(TC.. 1.2和1.8)
CoroTurn 107：
TC.. 1103
TC.. 22
CoroTurn 111：
TP..06、09、1103
(TC.. 1.2和1.8)，TC..22)


CoroTurn 107
CCMT 09
(CCMT3 (2.5))

CoroTurn 107正前角基本形状刀片是所有精镗应用的首选，与负前角基本形状刀片相比，它们的切削力较低。有多种刀片槽形可选。

当需要大正前角切削刃时，使用CoroTurn 111正前角刀片。

精确调整
单刃精镗刀具可以进行调整，以便对切削刃进行微米级精确预设。


CoroBore 825
  • 刻度盘旋转一整圈将使刀片径向移动0.25 mm (0.010英寸)。
  • 带有微调标尺调整 (直径上变化0.002 mm (0.00008英寸))
  • 刻度盘每转一整圈将使直径改变0.5 mm (0.020英寸)
  • 刻度盘的每一分度具有50个分度，代表0.010 mm (0.0004英寸)/直径。微调标尺有5个分度，这样可以0.002 mm (0.00008英寸) 调整直径
刀夹设计
CoroBore 825/826在刀夹和横向滑块之间采用相同的接口设计- 椭圆凹/凸部分能够承受切向力和径向力。












材质和槽形



不稳定
工况
稳定
工况
补充
正前角刀片


CoroTurn 107螺钉夹紧

-K / GC1115
-K / GC1125
-WK / GC1515
-WK / GC1115
-F / GC1125
-PF / GC1515
