DuoBore™ 821是一款通用型粗镗刀具，可用于三种不同的工序类型：多刃、阶梯和单刃镗削。滑块可分别进行轴向和径向调整。CoroBore 820所带的接柄带有匹配滑块、刀垫和盖板，这使其能够适合加工各种材料和多种工况。

优点

• 通用性高，一把刀具可适应三种不同工序类型
• 大的CoroTurn 107和T-Max P标准刀片分类

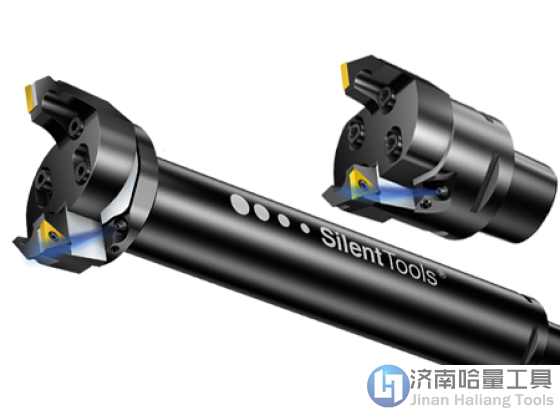

• 可作为减振刀具821D (Silent Tools减振刀具) 使用，即使在长悬伸条件下也能进行高生产效率的镗削

特点

• 双刀片设计
• 短式、高刚性和紧凑设计提供最高稳定性
• 可选滑块组件，可分别进行轴向和径向调整，从而减少库存成本。
• 切削液通过刀具，确保良好的排屑性能

应用

• 用于所有材料类型的专用刀片槽形和材质
• 首选CoroTurn 107螺钉夹紧
• 利用T-Max P和CoroTurn RC改善稳定工况的经济性和加工安全性
• 刀具用于扩孔、通孔和断续切削等各种类型的加工。


多刃镗削

阶梯镗削

单刃镗削

扩孔	通孔	断续切削	盲孔

• 90°作为扩孔和有振动趋势时加工的首选
• 75° 叠板镗削、间断切削、夹沙工况等的首选
• 84° RC滑块，用于通孔、叠板镗削、断续切削、夹砂等工况
• 圆刀片刀夹是一种针对覆层材料加工 (例如：在油气应用中Inconel 625焊孔的镗削) 的高效解决方案

ISO应用范围

建议

• 总是以粗加工槽形开始，除非要采用小切深。
• 在小切深或需要获得良好的断屑性能，则选择半精加工槽形
• 选择CoroTurn 107，保证较低切削力和加工安全性
• 阶梯镗削是增加切削深度而又不带来过大振动的有效方法
• 用DuoBore 821D减振刀具进行粗加工的首选：
• 主偏角90/切入角0
• 推荐半径R08，否则尝试R04

产品范围

	DuoBore 821	Duobore 821 D
镗削范围，mm (英寸)	25-150 (0.984-5.906)	25-101 (0.984-3.976)	99-150 (3.898-5.906)
孔公差	IT9	IT9	IT9
滑块可用于CoroTurn 107的金属陶瓷和硬质合金刀片。CoroTurn RC滑块的直径自69 mm (2.717英寸) 起，类型分为CN和SN两种。

装配零件概览：

DuoBore 821 (传统型)		DuoBore 821 (减振型)
	1. 滑块 2. 接柄		1. 滑块 2. 减振接柄



材质和槽形

			半精加工	粗加工	补充
正前角刀片 CoroTurn 107螺钉夹紧			-PM / GC4225	-PR / GC4225	-WM / GC4215
			-MM / GC2025	-MR / GC2025	-WM / GC2015
			-KM / GC3215	-KR / GC3215	-WM / GC3215
			-AL / H10	-AL / H10	-AL /GC1810
			-MM / GC1105	- MM / GC 1105	-UM / GC1115
					**
负前角刀片 T-Max P、CoroTurn RC刚性夹紧			-PM / GC4225	-PR / GC4225	WMX / GC4215
			-MM / GC2025	-PR / GC4225	WMX / GC2015
			-KM / GC3215	-KR / GC3215	WMX / GC3215
			-QM / GC1105	-QM / GC1105	-NM / GC1115
					**

*H13A用于钛基ISO S材料
** 推荐用于ISO H材料的精镗，参见技术指南中的普通车削章节。
注意： 材质推荐值对于正常工况有效
有关何时应使用备选材质的建议，如下所示：

应用		韧性	首选	耐磨性
粗加工		GC4235	GC4225	GC4215
		GC2035	GC2025	GC2015
		GC4215	GC3215	GC3210/GC3205*
		GC1115	H10	GC1810
		GC1115/H13A	GC1105	GC1105

*GC3210球墨铸铁，GC3205灰口铸铁
有关ISO H材料的精镗建议，参见技术指南中的普通车削章节。
切削参数推荐值，参见“主样本”。

刀柄

为镗削工序选择刀柄时，抗弯曲度和扭矩传递都是需要考虑的最重要的因素。为了得到最佳稳定性和孔质量，采用可乐满Capto接口或可乐满EH系统。

Coromant Capto接口是唯一为所有金属切削工序 (包括所有孔加工方法) 设计的模块化刀具系统。相同的切削刀具和接柄可用于不同的应用场合和机床。这样就可以在整个车间都标准化为一种刀具系统。记住下列几点：

• 尽可能选择最短的接柄
• 尽可能选择最坚固的接柄
• 如果需要使用缩径杆，尽可能采用锥型
• 对于长悬伸 (>4 x DCON)，使用减振接柄
• 对于长悬伸，如果可能，应确保法兰与主轴接触的刚性夹紧

可乐满EH系统具有强大的刀具灵活性 – 有多种切削头、接柄和刀柄可供选择。

• 标准化刀具降低了刀具库存，同时最大程度地减少了机床停机时间
• 适用于需长悬伸的镗削工序，例如在直径范围在1–36 mm (0.039–1.42英寸) 的大型加工中心。在深凹腔这种典型应用中，可乐满EH系统提供所需悬伸并同时确保加工安全性


用于镗削刀具的接柄/夹头选择
