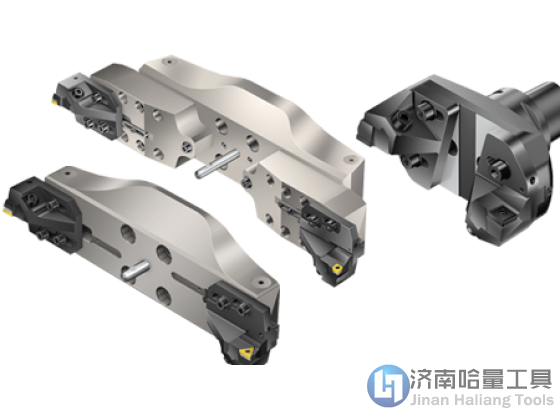

CoroBore® XL是用于大直径孔的镗削刀具系统。借助桥式滑块和刀柄，实现高效率粗镗。在大直径孔加工中，该系统可提供更好的刚性与可靠性，以达到所需的孔质量与直径。

优点

• 系统可靠性高，刀头和刀夹之间为刚性接口，保证稳定和没有振动的镗削
• 具有最高稳定性的刀夹设计
• 针对大直径孔进行优化的专用刀柄
• 也可作为轻质刀具提供：CoroBore轻质镗削刀具减轻了刀具重量和减小了换刀力矩，此使装夹更简单并能镗削更大直径的孔

特点

• 范围很广的CoroTurn 107和T-Max P标准刀片分类
• 轴向和径向可调式刀夹降低了库存成本
• 用高强度铝合金制造，降低了总成重量
• 采用硬质涂层表面防护，所有装配部件之间为高刚性接口，以实现最大的稳定性
  和可靠性
• 通过刀具的切削液

应用

• 用于所有材料类型的专用刀片槽形和材质
• 大型零件，例如箱体、外壳、齿轮箱、机架等
• 圆刀片刀夹是一种针对覆层材料加工 (例如：在油气应用中Inconel 625焊孔的镗削) 的高效解决方案


双刃镗削	阶梯镗削	单刃镗削

扩孔	通孔	断续	盲孔

ISO应用范围

建议

• 选择CoroTurn 107获得较低切削力
• 将XL刀夹及CD880刀片KAPR 90°用于扩孔工序。适合重载加工和不稳定工况的出色刀片。
• 推荐切削深度为15 mm (0.590英寸)
• 在要求坚固刀片和提高加工安全性的苛刻应用中选用T-Max P刀片。
• 阶梯镗削是增加切削深度而又不带来过大振动的有效方法


产品范围

镗削范围，mm (英寸)	150-300  (5.905-11.811)	298-540  (11.732-21.260)	538-1,260  (21.181-49.606)
孔公差	IT9	IT9	IT9

装配组件概览：

CoroBore 820 XL， 直径150-300 mm (5.905-11.811英寸)		CoroBore 820 XL， 直径298-540 mm (11.732-21.260英寸)		CoroBore 820 XL， 直径538-1,260 mm (21.181-49.606英寸)
	1. 刀夹 2. 滑块 3. 接柄		1. 刀夹 2. 滑块 3. 桥式滑块		1. 刀夹 2. 滑块 3. 加长桥式滑块 4. 桥式滑块

材质和槽形



应用		韧性	首选	耐磨性
粗加工		GC4235	GC4225	GC4215
		GC2035	GC2025	GC2015
		GC4215	GC3215	GC3210/GC3205*
		GC1115	H10	GC1810
		GC1115/H13A	GC1105	GC1105

*GC3210球墨铸铁，GC3205灰口铸铁
有关切削参数推荐值，参见主样本。

刀柄

直径为150-300 mm (5.905-11.811英寸) 的CoroBore XL配备带有可乐满Capto后端接口的集成式接柄。直径为298-1,260 mm (11.732-49.606英寸) 的CoroBore XL刀柄设计带有独特的刀具侧面接口，非常适合进行大直径镗削。刀柄具有大支撑面，保证了稳定性，并通过大的驱动平键承受大扭矩而承受轴向力。

通过中心与法兰的内冷却液。可将驱动键和桥式滑块旋转90度。

为镗削工序选择刀柄时，抗弯曲度和扭矩传递都是需要考虑的最重要的因素。为了得到最佳稳定性和孔质量，采用可乐满Capto接口或可乐满EH系统。

可乐满Capto接口是唯一为所有金属切削工序 (包括所有孔加工方法) 设计的模块化刀具系统。相同的切削刀具和接柄可用于不同的应用场合和机床。这样就可以在整个车间都标准化为一种刀具系统。记住下列几点：

• 尽可能选择最短的接柄
• 尽可能选择最坚固的接柄
• 如果需要使用缩径杆，尽可能采用锥型
• 对于长悬伸 (>4 x DCON)，使用减振接柄
• 对于长悬伸，如果可能，应确保法兰与主轴接触的刚性夹紧

可乐满EH系统具有强大的刀具灵活性 – 有多种切削头、接柄和刀柄可供选择。

• 标准化刀具降低了刀具库存，同时最大程度地减少了机床停机时间
• 适用于需长悬伸的镗削工序，例如在直径范围在1–36 mm (0.039–1.42英寸) 的大型加工中心。在深凹腔这种典型应用中，可乐满EH系统提供所需悬伸并同时确保加工安全性


用于镗削刀具的接柄/夹头选择
